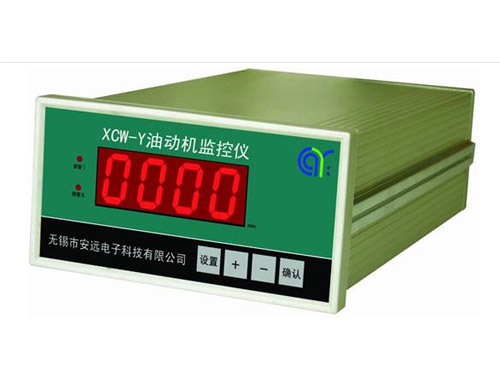

XCW-Y油動機行程監控儀，配接TD-1型油動機傳感器，可測量各種旋轉機械的閥位開度。汽輪機發電機組的啟動閥，功率限制器，同步器及油動機行程等參量，反映了機組的工作狀況，負載的大小和運行效率的高低，油動機行程監測儀配接油動機傳感器來對其進行精確的監視和測量是非常有必要的。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的閥位開度的監視和保護。
功能說明：
1. 顯示功能
油動機行程測量值、Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數碼管上顯示，4位數碼管顯示，第一位為符號位。
2. 報警功能
設有兩級報警，用戶可根據需要設定報警值,當油動機行程超過報警設定值時，前面板相應報警指示燈亮，同時監控儀在后面板輸出開關信號，保護被控設備。
3. 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
4. 自診斷功能
具備上電，掉電檢測功能，同時切斷報警、停機輸出回路，能有效地抑制儀表的誤報警。
5. 記錄輸出
設有4～20mA電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
技術參數：
1. 輸入信號：TD-1油動機感器輸出信號
2. 顯示方式：4位數碼管顯示，第一位為符號位，準確度:±0.5％
3. 測量范圍：0～250mm
4. 電流輸出：4～20mA或0～10mA，負載≦500Ω
5. 報警接點容量：AC220V/3A，DC28V/3A
6. 工作環境: 溫度：0～55℃ 相對濕度：≤95%
7. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安裝方式: 盤式
9. 整機尺寸：160（寬）×80（高）×200（深）mm
10. 開孔尺寸：152（寬）×75（高）mm
訂貨指南：
1. XCW-Y型油動機行程監控儀配置TD-1油動機傳感器
2. 選型代號：
XCW-Y—A□□—B□□—C□□—D□□
量程選擇A□□：
0 1—— 0～100mm
0 2—— 0～150mm
0 3—— 0～200mm
0 4—— 0～250mm
電流輸出B□□：
0 1—— 4～20mA
0 2—— 0～10mA
傳感器選擇C□□：
0 1—— TD-1油動機傳感器
報警延遲D□□:
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
